| SMX*-YQ型油－气分配混合器 |
| 一、结构特点及应用范围 |
| SMX*-YQ型油－气分配混合器，是由模块式的单线递进分配器和混合器组合叠加而成。设有一个进油口，二个进气口，3～16个油气出口。适用于单线二分式油气润滑系统和双线－递进式油气润滑系统中。 |
| |
| 二、技术参数 |
|
形式 |
进油压力 |
进气压力 |
活塞种类 |
吐出量ml/循环 |
吐出口数 |
|
SMX*-YQ
|
＜10MPa
|
0.2～0.8MPa
|
04T |
0.04 |
2 |
|
04S |
0.08 |
1 |
|
08T |
0.08 |
2 |
|
08S |
0.16 |
1 |
|
16T |
0.16 |
2 |
|
16S |
0.32 |
1 |
|
24T |
0.24 |
2 |
|
24S |
0.48 |
1 |
|
32T |
0.32 |
2 |
|
32S |
0.64 |
1 |
|
40T |
0.4 |
2 |
|
40S |
0.8 |
1 | |

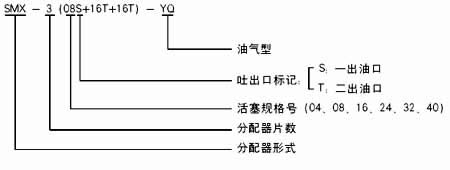

| 三、型号说明 |
|
|

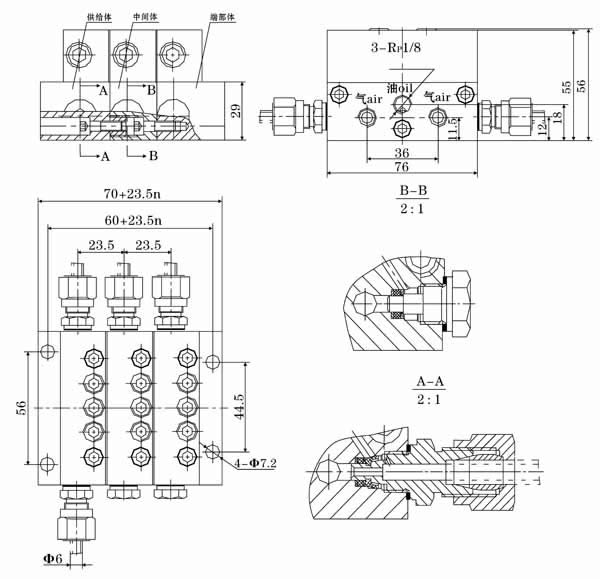

| 四、外形尺寸 |
|
|
| 五、使用要领 |
1、必须在规定的环境下使用规定范围内的介质。
2、压缩空气接口必须与本油气系统专属的压缩空气网络管路连接，严禁与其它来历不明的气源管路连接，以免发生意外。
3、油气分配混合器的安装位置，优先考虑安装在工况条件好，温度变化小，无腐蚀性介质影响的部位，决不允许安装在长时间受高温辐射烘烤的场合使用。
4、若需改变油气出口数，请向厂家索取说明书，按照说明书中处置方法的步骤进行处置。 | |
|
|
